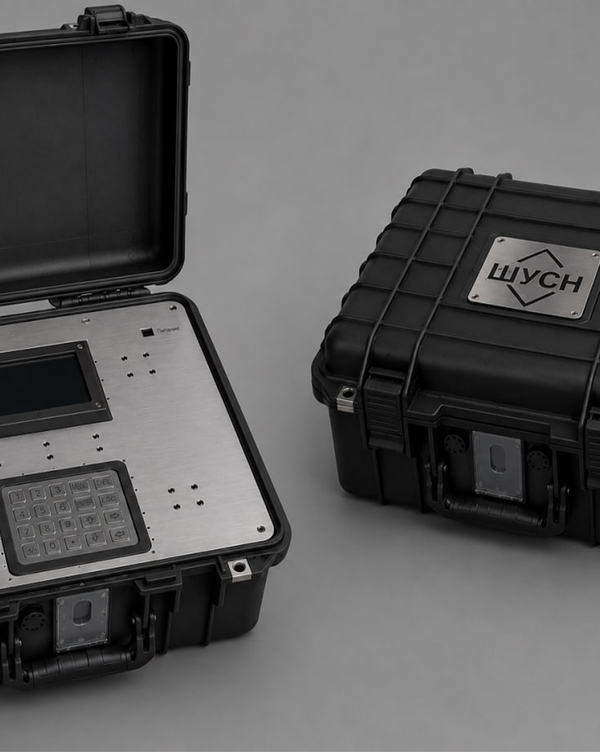

Моя бакалаврская работа была выполнена на базе ООО «Конструм» — российский производитель оборудования для строительных лабораторий и геотехнических испытаний. Это был мой следующий крупный проект после медицинского датчика-таймера. Мною были выполнены все этапы разработки и создания проекта.Тема работы — разработка штамповой установки статического нагружения (ШУСН), предназначенной для автоматизации полевых испытаний грунтов методом статического нагружения.Метод статического нагружения применяется для определения деформационных характеристик грунтов и дорожных оснований. В рамках работы особое внимание уделено промышленному дизайну устройства: эргономике, компоновке, удобству эксплуатации и технологичности конструкции. Все принятые конструктивные, техническаие и дизайнерские решения разработаны с учётом требований действующих нормативных документов ГОСТ 20276.1-2020, ГОСТ Р 59866-2022 и ОДМ 218.5.007-2016.
Проектирование «скелета» устройства

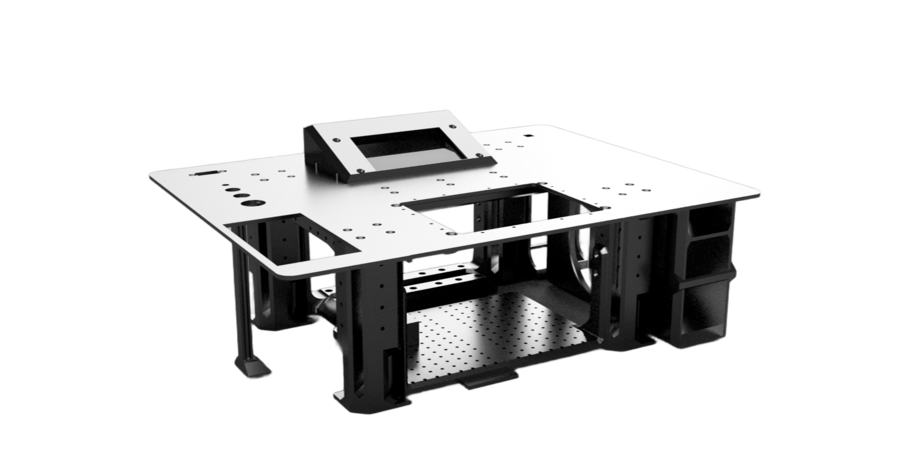

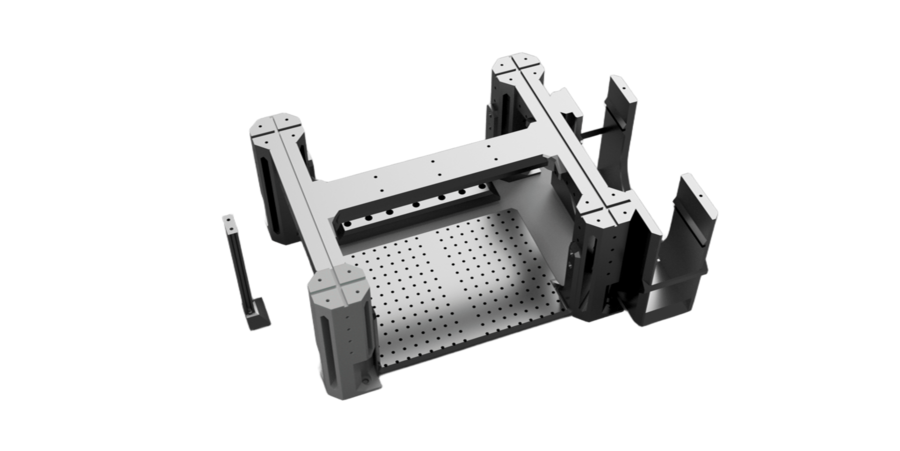

Был спроектирован каркас устройства и после распечатан на 3D принтере, так как устройство является парототипом.

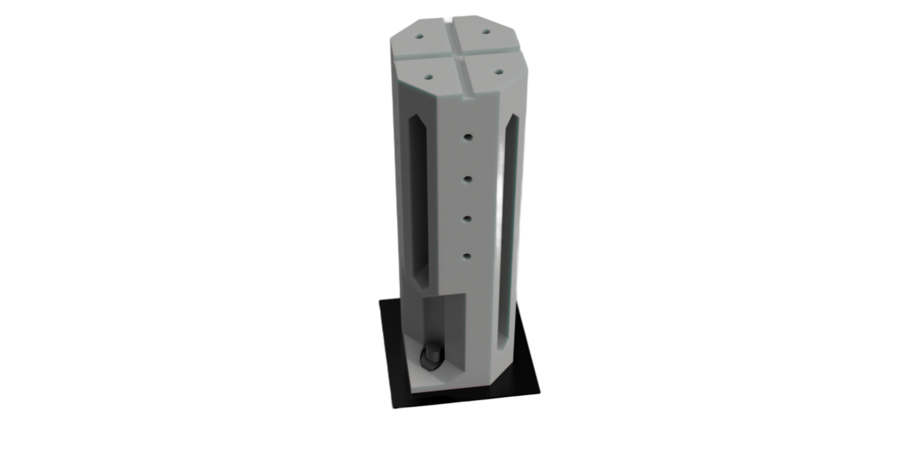

4 опорные балки — формируют основное несущее основание.
Поперечные перемычки — соединяют балки и повышают жёсткость конструкции.

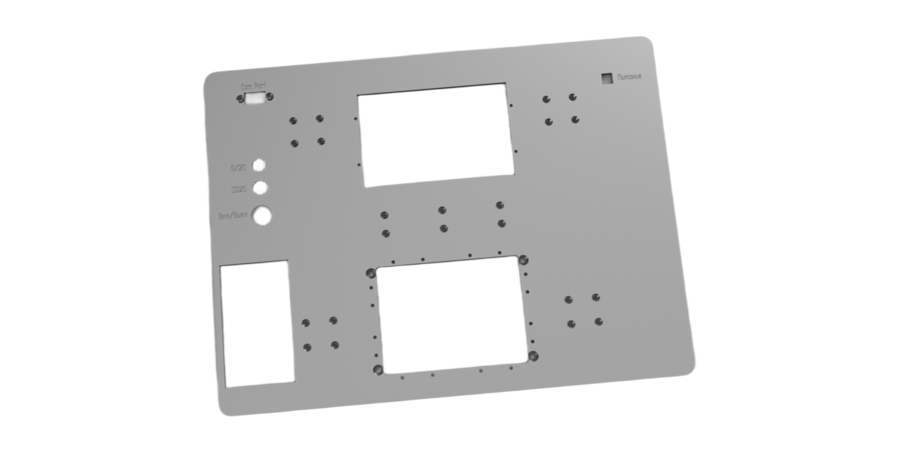

Перфорированная монтажная панель — служит для размещения электронных и функциональных компонентов.
Угловые кронштейны — повышают жёсткость рамы и устойчивость при транспортировке.
Крепёжные перемычки второго уровня — предназначены для установки датчиков, преобразователей и системной платы.
Монтажные пазы и отверстия — позволяют регулировать положение компонентов и адаптировать компоновку.
Разработка ПО

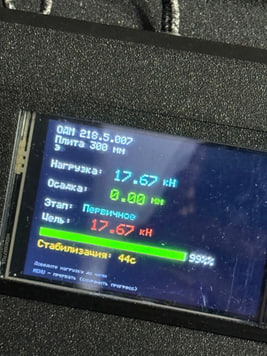

С учётом всех этапов проведения испытаний разработано меню управления, соответствующее стилистике компании и обеспечивающее удобную навигацию по функциям устройства.
